Boosters de alta presión de las series CN C y DN C

Boosters de alta presión para un suministro eficiente de aire comprimido

Sistemas completos a los que no le falta de nada: Con su diseño moderno, que ocupa apenas la mitad de la superficie de antes, las series de Boosters CN C y DN C son equipos ordenados por dentro y por fuera. La nueva distribución de los componentes no solo permite optimizar la trayectoria del aire refrigerante, sino que también mejora la accesibilidad para el mantenimiento.

Además, la versión actualizada del controlador SIGMA CONTROL 2 cuenta con múltiples posibilidades de vigilancia y regulación, muchas interfaces, y es compatible con controladores maestros – con regulación dinámica.

En la versión SFC de la serie DN C, la regulación de la velocidad permite ajustar el caudal del compresor al consumo de cada momento. De esa manera solo se consume la energía precisa para suministrar el aire comprimido que es realmente necesario. Más eficiencia, imposible.

Parámetros de rendimiento CN C:

  • 7,5 – 22 kW
  • Presión inicial: 3 – 10 bar
  • Presión final: 10 – 45 bar
  • Caudal: 0,8 – 8,0 m³/min

Parámetros de rendimiento DN C:

  • 22 – 45 kW
  • Presión inicial: 3 – 10 bar
  • Presión final: 10 – 45 bar
  • Caudal: 2,26 – 19,60 m³/min

Características opcionales:

Los Boosters de alta presión de la serie DN C están disponibles en versiones enfriadas por aire o por agua. Los Boosters de alta presión de las series CN C están enfriados de manera estándar por aire. También son opcionales la compresión de nitrógeno o la variante cerrada sin aire exterior (versión N2).

Posibilidades de aplicación:

fabricación de envases PET, aplicaciones de aire de procesos, producción de nitrógeno, alta presión para bancos de prueba (p. ej., frenos, enfriadores, etc.), bancos de prueba para pruebas de presión, pruebas de presión de rotura y pruebas de impulsos.

Ventajas

  • En poco espacio:
    este equipo compacto único en el mundo es pequeño, pero potente: sin concesiones en potencia, confiabilidad y eficiencia energética.
  • Instalación sencilla:
    Tanto los DN C como los CN C se entregan con sistema eléctrico completo y listos para la puesta en marcha. Los sistemas son configurables para muchas aplicaciones, también con automonitorización.
  • Ahorro de costos de mantenimiento:
    gracias al nuevo diseño con acceso desde la parte frontal. La nueva distribución de los componentes es la clave, ya que reduce el trabajo necesario para realizar tareas de mantenimiento, por ejemplo para cambiar las correas.
Ahorro energético
Costos de ciclo de vida

Los motores de gran calidad Premium Efficiency ofrecen un gran rendimiento y consumen poca electricidad. Sus bajas temperaturas de servicio suponen otra ventaja adicional.



Detalles del producto

Un nuevo diseño para un mejor manejo, una mayor eficiencia y flexibilidad
Booster completo de la serie DN C (parte trasera)

  • Aumento de la durabilidad:
    el motor y la unidad compresora se han desacoplado del resto del equipo. De esta manera, la cabina eléctrica, el enfriador, el ventilador y los cables se ven afectados por menos vibraciones.
  • Acceso óptimo para tareas de mantenimiento:
    Vista lateral con enfriador de aire montado – aquí también se ha mejorado el acceso gracias a la facilidad de desmontaje del panel
  • Mejoras para los trabajos de mantenimiento:
    Cambio de correa, mantenimiento de la válvula solenoide (modelo de nitrógeno) o sustitución de los colectores de suciedad de la válvula de admisión.
Ejemplo de instalación

Ejemplo de una estación de aire comprimido con un Booster de alta presión

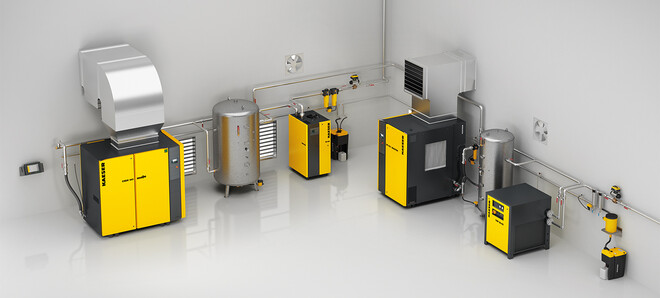

Estación de aire comprimido con Booster compacto de la serie DN C de Kaeser Kompressoren.
Esquema de la estructura de un Booster de alta presión

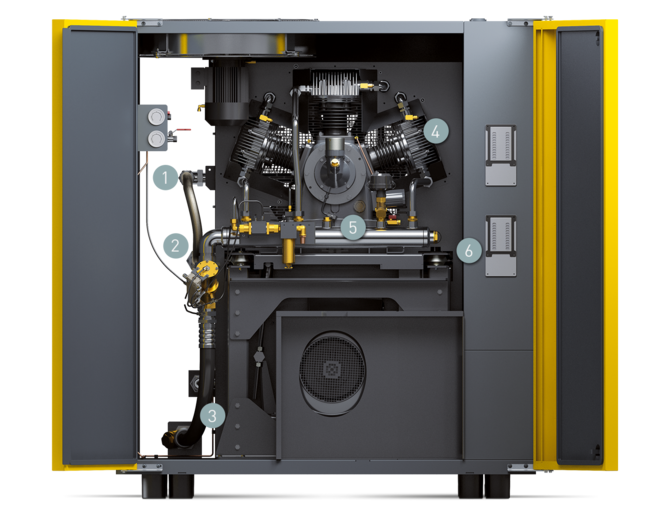

Componentes del Booster completo de la serie DN C (parte delantera)
  1. Manguera lado de presión final
  2. Válvula de retención entre el tubo colector y el post-enfriador
  3. Manguera lado de presión inicial
  1. Culatas de los cilindros con nuevo diseño
  2. Gran tubo colector para reducir pulsaciones
  3. Elemento amortiguador
Especificaciones técnicas CN 22C

Versión básica

ModeloCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 2,54 4,17 3,68
Caudal inicial m³/min 3,74 5,3 5,3
Caudal por carrera m³/min 0,62 0,62 0,62
Régimen de revoluciones del bloque compresor rpm 1.235 1.235 1.235
Número de pistones 2 2 2
Potencia nominal del motor kW 22 22 22
Nivel de presión sonora dB(A) 75 75 75
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

ModeloCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Presión inicial bar 10 10 10
Presión final bar 25 35 45
Caudal instalación completa a presión m³/min 5,79 5,31 4,83
Caudal inicial m³/min 6,86 6,86 6,86
Caudal por carrera m³/min 0,62 0,62 0,62
Régimen de revoluciones del bloque compresor rpm 1.235 1.235 1.235
Número de pistones 2 2 2
Potencia nominal del motor kW 22 22 22
Nivel de presión sonora dB(A) 75 75 75
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

Especificaciones técnicas CN 15C

Versión básica

ModeloCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 2,54 4,17 3,04
Caudal inicial m³/min 3,74 5,3 4,23
Caudal por carrera m³/min 0,62 0,62 0,5
Régimen de revoluciones del bloque compresor rpm 1.235 1.235 985
Número de pistones 2 2 2
Potencia nominal del motor kW 15 15 15
Nivel de presión sonora dB(A) 74 74 74
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

ModeloCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Presión inicial bar 10 10 10
Presión final bar 25 35 45
Caudal instalación completa a presión m³/min 5,79 4,36 3,63
Caudal inicial m³/min 6,86 5,47 4,94
Caudal por carrera m³/min 0,62 0,5 0,45
Régimen de revoluciones del bloque compresor rpm 1.235 985 890
Número de pistones 2 2 2
Potencia nominal del motor kW 15 15 15
Nivel de presión sonora dB(A) 74 74 74
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

Especificaciones técnicas CN 11C

Versión básica

ModeloCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 2,09 3,41 2,47
Caudal inicial m³/min 2,99 4,23 3,41
Caudal por carrera m³/min 0,5 0,5 0,4
Régimen de revoluciones del bloque compresor rpm 985 985 795
Número de pistones 2 2 2
Potencia nominal del motor kW 11 11 11
Nivel de presión sonora dB(A) 73 73 73
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920 920

ModeloCN 11C 10/25 bar CN 11C 10/35 bar
Presión inicial bar 10 10
Presión final bar 25 35
Caudal instalación completa a presión m³/min 4,73 3,29
Caudal inicial m³/min 5,47 4,16
Caudal por carrera m³/min 0,5 0,38
Régimen de revoluciones del bloque compresor rpm 985 750
Número de pistones 2 2
Potencia nominal del motor kW 11 11
Nivel de presión sonora dB(A) 73 73
Conexión de aire comprimido, presión inicialG 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 920 920

Especificaciones técnicas CN 7C

Versión básica

ModeloCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 1,26 2 1,62
Caudal inicial m³/min 1,72 2,44 2,18
Caudal por carrera m³/min 0,29 0,29 0,26
Régimen de revoluciones del bloque compresor rpm 1.250 1.250 1.120
Número de pistones 2 2 2
Potencia nominal del motor kW 7,5 7,5 7,5
Nivel de presión sonora dB(A) 71 71 71
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 790 790 790

ModeloCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Presión inicial bar 10 10 10
Presión final bar 25 35 45
Caudal instalación completa a presión m³/min 2,74 2,05 1,75
Caudal inicial m³/min 3,15 2,52 2,27
Caudal por carrera m³/min 0,29 0,23 0,21
Régimen de revoluciones del bloque compresor rpm 1.250 1.000 900
Número de pistones 2 2 2
Potencia nominal del motor kW 7,5 7,5 7,5
Nivel de presión sonora dB(A) 71 71 71
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG 1 G 1 G 1
Dimensiones
An x Pr x Al mm
1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Peso kg 790 790 790

Especificaciones técnicas DN 30C

Versión básica

ModeloDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 6,11 8,92 7,02
Caudal inicial m³/min 7,85 10,68 9,07
Caudal por carrera m³/min 1,31 1,26 1,06
Régimen de revoluciones del bloque compresor rpm 1.139 1.095 929
Número de pistones 3 3 3
Potencia nominal del motor kW 30 30 30
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

ModeloDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Presión inicial bar 10 10 13
Presión final bar 25 45 20
Caudal instalación completa a presión m³/min 11,35 6,98 16,74
Caudal inicial m³/min 13,05 9,06 18,29
Caudal por carrera m³/min 1,19 0,82 1,31
Régimen de revoluciones del bloque compresor rpm 1.034 1.034 1.139
Número de pistones 3 3 3
Potencia nominal del motor kW 30 30 30
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

ModeloDN 30C 13/45 bar
Presión inicial bar 13
Presión final bar 45
Caudal instalación completa a presión m³/min 9,53
Caudal inicial m³/min 11,53
Caudal por carrera m³/min 0,82
Régimen de revoluciones del bloque compresor rpm 1.034
Número de pistones 3
Potencia nominal del motor kW 30
Nivel de presión sonora dB(A) 78
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960
Peso kg 1.470

Especificaciones técnicas DN 22C

Versión básica

ModeloDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 30
Caudal instalación completa a presión m³/min 4,75 6,91 6,16
Caudal inicial m³/min 6,29 8,31 7,72
Caudal por carrera m³/min 1,05 0,98 0,91
Régimen de revoluciones del bloque compresor rpm 1.315 1.227 1.139
Número de pistones 3 3 3
Potencia nominal del motor kW 22 22 22
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370 1.370

ModeloDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Presión inicial bar 7,5 10 10
Presión final bar 35 25 40
Caudal instalación completa a presión m³/min 5,32 9,09 5,99
Caudal inicial m³/min 7,01 10,37 7,68
Caudal por carrera m³/min 0,82 0,94 0,7
Régimen de revoluciones del bloque compresor rpm 1.034 1.183 876
Número de pistones 3 3 3
Potencia nominal del motor kW 22 22 22
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370 1.370

ModeloDN 22C 13/20 bar DN 22C 13/30 bar
Presión inicial bar 13 13
Presión final bar 20 30
Caudal instalación completa a presión m³/min 13,19 10,27
Caudal inicial m³/min 14,18 11,53
Caudal por carrera m³/min 1,01 0,82
Régimen de revoluciones del bloque compresor rpm 1.271 1.034
Número de pistones 3 3
Potencia nominal del motor kW 22 22
Nivel de presión sonora dB(A) 78 78
Conexión de aire comprimido, presión inicialG 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370

Especificaciones técnicas DN 37C

Versión básica

ModeloDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Presión inicial bar 5 7,5 10
Presión final bar 20 30 25
Caudal instalación completa a presión m³/min 7,36 9,39 12,98
Caudal inicial m³/min 9,06 11,54 14,93
Caudal por carrera m³/min 1,51 1,36 1,36
Régimen de revoluciones del bloque compresor rpm 1.315 1.183 1.183
Número de pistones 3 3 3
Potencia nominal del motor kW 37 37 37
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

ModeloDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Presión inicial bar 10 13 13
Presión final bar 40 20 35
Caudal instalación completa a presión m³/min 9,96 18,59 13,57
Caudal inicial m³/min 12,38 20,41 15,76
Caudal por carrera m³/min 1,12 1,46 1,12
Régimen de revoluciones del bloque compresor rpm 981 1.271 981
Número de pistones 3 3 3
Potencia nominal del motor kW 37 37 37
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

Especificaciones técnicas DN 45C

Versión básica

ModeloDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Presión inicial bar 7,5 7,5 10
Presión final bar 25 30 25
Caudal instalación completa a presión m³/min 10,74 9,75 14,41
Caudal inicial m³/min 12,83 11,97 16,6
Caudal por carrera m³/min 1,51 1,41 1,51
Régimen de revoluciones del bloque compresor rpm 1.315 1.227 1.315
Número de pistones 3 3 3
Potencia nominal del motor kW 45 45 45
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.410 1.510 1.510

ModeloDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Presión inicial bar 10 13 13
Presión final bar 35 20 45
Caudal instalación completa a presión m³/min 12,9 19,21 13,77
Caudal inicial m³/min 15,49 21,12 16,61
Caudal por carrera m³/min 1,41 1,51 1,19
Régimen de revoluciones del bloque compresor rpm 1.227 1.315 1.034
Número de pistones 3 3 3
Potencia nominal del motor kW 45 45 45
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.510 1.510 1.510

Especificaciones técnicas DN 45C SFC

Versión básica

ModeloDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Presión inicial bar 7,5 7,5 10
Presión final bar 25 30 25
Caudal instalación completa a presión m³/min 10,74 9,75 14,41
Caudal inicial m³/min 12,83 11,97 16,6
Caudal por carrera m³/min 1,51 1,41 1,51
Régimen de revoluciones del bloque compresor rpm 1.315 1.227 1.315
Número de pistones 3 3 3
Potencia nominal del motor kW 45 45 45
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.510 1.510 1.510

ModeloDN 45C SFC 10/35 bar
Presión inicial bar 10
Presión final bar 35
Caudal instalación completa a presión m³/min 12,9
Caudal inicial m³/min 15,49
Caudal por carrera m³/min 1,41
Régimen de revoluciones del bloque compresor rpm 1.227
Número de pistones 3
Potencia nominal del motor kW 45
Nivel de presión sonora dB(A) 78
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960
Peso kg 1.510

Especificaciones técnicas DN 37C S SFC

Versión básica

ModeloDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Presión inicial bar 7,5 7,5 10
Presión final bar 25 30 25
Caudal instalación completa a presión m³/min 6,66 6,42 9,09
Caudal inicial m³/min 8,02 8,02 10,37
Caudal por carrera m³/min 0,94 0,94 0,94
Régimen de revoluciones del bloque compresor rpm 1.183 1.183 1.183
Número de pistones 3 3 3
Potencia nominal del motor kW 37 37 37
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

ModeloDN 37C S SFC 10/40 bar
Presión inicial bar 10
Presión final bar 40
Caudal instalación completa a presión m³/min 8,02
Caudal inicial m³/min 9,98
Caudal por carrera m³/min 0,91
Régimen de revoluciones del bloque compresor rpm 1.139
Número de pistones 3
Potencia nominal del motor kW 37
Nivel de presión sonora dB(A) 78
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960
Peso kg 1.500

Especificaciones técnicas DN 37C L SFC

Versión básica

ModeloDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Presión inicial bar 5 7,5 10
Presión final bar 20 30 25
Caudal instalación completa a presión m³/min 7,36 9,39 12,98
Caudal inicial m³/min 9,06 11,54 14,93
Caudal por carrera m³/min 1,51 1,36 1,36
Régimen de revoluciones del bloque compresor rpm 1.315 1.183 1.183
Número de pistones 3 3 3
Potencia nominal del motor kW 37 37 37
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.500 1.500 1.500

ModeloDN 37C L SFC 10/30 bar
Presión inicial bar 10
Presión final bar 30
Caudal instalación completa a presión m³/min 12,21
Caudal inicial m³/min 14,38
Caudal por carrera m³/min 1,31
Régimen de revoluciones del bloque compresor rpm 1.139
Número de pistones 3
Potencia nominal del motor kW 37
Nivel de presión sonora dB(A) 78
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960
Peso kg 1.500

Especificaciones técnicas DN 30C S SFC

Versión básica

ModeloDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 4,07 6,4 5,93
Caudal inicial m³/min 5,45 7,72 7,72
Caudal por carrera m³/min 0,91 0,91 0,91
Régimen de revoluciones del bloque compresor rpm 1.139 1.139 1.139
Número de pistones 3 3 3
Potencia nominal del motor kW 30 30 30
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

ModeloDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Presión inicial bar 10 10 10
Presión final bar 25 35 40
Caudal instalación completa a presión m³/min 8,75 8,26 8,02
Caudal inicial m³/min 9,98 9,98 9,98
Caudal por carrera m³/min 0,91 0,91 0,91
Régimen de revoluciones del bloque compresor rpm 1.139 1.139 1.139
Número de pistones 3 3 3
Potencia nominal del motor kW 30 30 30
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.470 1.470 1.470

Especificaciones técnicas DN 30C L SFC

Versión básica

ModeloDN 30C L SFC 5/25 bar
Presión inicial bar 5
Presión final bar 25
Caudal instalación completa a presión m³/min 6,11
Caudal inicial m³/min 7,85
Caudal por carrera m³/min 1,31
Régimen de revoluciones del bloque compresor rpm 1.139
Número de pistones 3
Potencia nominal del motor kW 30
Nivel de presión sonora dB(A) 78
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960
Peso kg 1.470

Especificaciones técnicas DN 22C SFC

Versión básica

ModeloDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 30
Caudal instalación completa a presión m³/min 4,75 6,91 6,16
Caudal inicial m³/min 6,29 8,31 7,72
Caudal por carrera m³/min 1,05 0,98 0,91
Régimen de revoluciones del bloque compresor rpm 1.315 1.227 1.139
Número de pistones 3 3 3
Potencia nominal del motor kW 22 22 22
Nivel de presión sonora dB(A) 78 78 78
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Peso kg 1.370 1.370 1.370

ModeloDN 22C SFC 10/25 bar
Presión inicial bar 10
Presión final bar 25
Caudal instalación completa a presión m³/min 9,09
Caudal inicial m³/min 10,37
Caudal por carrera m³/min 0,94
Régimen de revoluciones del bloque compresor rpm 1.183
Número de pistones 3
Potencia nominal del motor kW 22
Nivel de presión sonora dB(A) 78
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones
An x Pr x Al mm
1.280 x 1.830 x 1.960
Peso kg 1.370
