KAESER FILTER desde 0,6 hasta 32,0 m³/min

Calidad óptima del aire comprimido a buen precio

Los KAESER FILTER son los componentes clave para producir aire comprimido de todos los niveles de pureza de acuerdo a la norma ISO 8573-1. Y todo ello, con una presión diferencial muy baja. Gracias a su diseño de fácil mantenimiento, estos filtros permiten abrir y cerrar fácilmente su carcasa sin cometer errores, así como cambiar de manera rápida y limpia el elemento filtrante.

  • Caudal: 0,60 hasta 32,0 m³/min
  • Presión de servicio máx.: 16 bar
  • Temperatura de servicio máx.: 66 °C

Ventajas

  • Pureza acorde a las normas
    Los KAESER FILTER utilizan modernos medios filtrantes plisados para eliminar las partículas y los aerosoles. Además, una fibra de carbón altamente efectiva atrapa los vapores de aceite. La excepcional performance de los KAESER FILTER se ha calculado de acuerdo a la ISO 12500, ha sido comprobada y ratificada por la entidad independiente Lloyd’s Register.
  • Mínimas pérdidas de presión, máximos ahorros
    Los KAESER FILTER se caracterizan por sus carcasas y unas superficies de filtrado de grandes dimensiones, un flujo innovador de aire y por los medios filtrantes de alto rendimiento. Presentan pérdidas de presión un 50 % inferiores a las de los filtros habituales del mercado, una característica que conservan durante toda la vida útil del elemento filtrante. El resultado es una reducción de los costos y de las emisiones de CO2, así como una descarga adicional de los compresores que los preceden.
  • Diseño amigable para facilitar el manejo y una mayor confiabilidad
    Los KAESER FILTER cuentan con carcasas de aluminio resistentes a la corrosión y con elementos filtrantes estables. El práctico cierre de bayoneta permite el posicionamiento automático de la junta de la carcasa y del elemento filtrante. Esto garantiza que solo sea posible sellar la carcasa del filtro si está instalado el elemento filtrante. Por su parte, un tornillo de bloqueo impide que la carcasa se abra accidentalmente bajo presión y sirve al mismo tiempo para vaciarla de aire.

El complemento ideal: el separador aceite-agua AQUAMAT
Sistema de tratamiento del condensado AQUAMAT

Nuestro consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor eficiencia y de acuerdo a la ley.



Detalles del producto

Aire comprimido para cualquier aplicación

Grado de filtrado KB Filtro coalescente
Básico
KB Filtro coalescente
Extra
KD Filtro de partículas
Polvo
KA Filtro de carbón activado
Adsorción
KBE Combinación adicional KEA Combinados de carbón
Presión diferencial inicial con saturado < 140 mbar < 200 mbar < 30 mbar
(nuevo, seco)
< 35 mbar
(nuevo, seco)
< 200 bar < 240 bar
Contenido de aerosol en la entrada 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Contenido residual de aerosol en salida de acuerdo a la norma ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(contenido total de aceite)
Medio filtrante Plisado profundo con estructura de soporte y filtro de drenaje de poliéster Plisado profundo con estructura de soporte Fibra de carbón de alta eficiencia
Aplicación Filtrado de aerosoles sólidos y líquidos y de partículas Misma aplicación que los KB, pero para una calidad superior del aire comprimido,
alternativa: Filtro de partículas finas según el grado de filtrado KD
Exclusivamente para el filtrado de partículas Exclusivamente para la eliminación de vapores de aceite Misma aplicación que los KB y KE, pero para una calidad del aire comprimido más confiable Combinación de KE y KA; filtrado de aerosoles, partículas y vapores de aceite

Mínimas pérdidas de presión, máximos ahorros
FILTRO KAESER: Mínimas pérdidas de presión, máximos ahorros

Reducción de los costos cíclicos

La eficiencia de un filtro de aire comprimido depende en gran medida de las pérdidas de presión. Los KAESER FILTER se caracterizan por una carcasa y unas superficies de filtrado de grandes dimensiones, una trayectoria innovadora del flujo y el alto rendimiento de los medios filtrantes. De esta forma se reducen las pérdidas de presión hasta en un 50 % en comparación con los filtros existentes en el mercado. Además, las pérdidas de presión se mantienen casi constantes durante toda la vida útil del elemento filtrante, lo cual rebaja la carga de los compresores preconectados y se traduce en un enorme potencial de reducción de los costos y de las emisiones de CO2

¿Desea saber más sobre cómo reducir los costos cíclicos gracias a Kaeser?

Estructura y funcionamiento

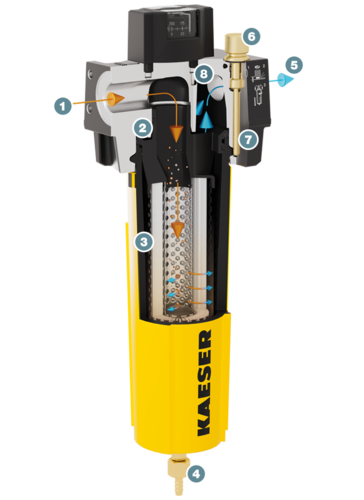

Filtro KAESER: estructura y funcionamiento
  1. Entrada de aire comprimido
  2. Conexión abridada, variable
  3. Cabeza del elemento filtrante con carcasa y junta
  4. Elemento filtrante
  5. Salida de condensado (drenaje automático de condensado)
  6. Salida de aire comprimido
  7. Tornillo de bloqueo
  8. Cierre de bayoneta con tope
  9. Orificio de ventilación
  10. Manómetro diferencial
Alta capacidad de retención de polvo

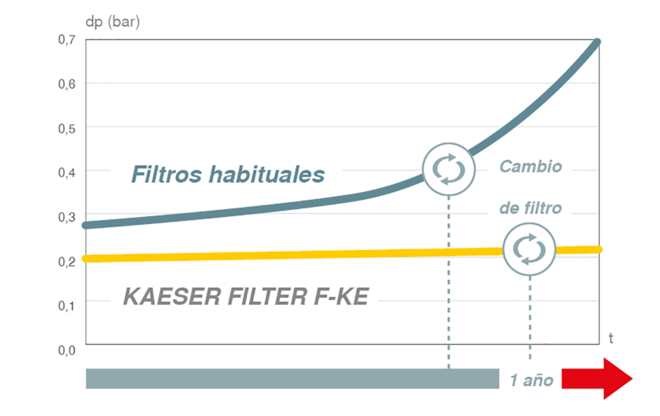

Bajos costos de servicio a largo plazo, gracias a los nuevos filtros KAESER.

En comparación con otros filtros habituales del mercado, los KAESER FILTER presentan al principio una pérdida de presión mucho menor. Gracias a la gran capacidad de retención de partículas de sus elementos filtrantes, esta pérdida continúa siendo muy baja durante mucho tiempo.

En consecuencia, los costos de servicio se mantienen bajos a largo plazo. El mantenimiento anual de los filtros de partículas y coalescentes previene los riesgos derivados de su envejecimiento y permite obtener un aire comprimido de pureza óptima.

Especificaciones técnicas KE

Versión básica

ModeloF6KE F9KE F16KE
Caudal m³/min 0,6 0,9 1,6
Conexión de aire comprimidoG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 3,6 3,7 4,2
Tensión del drenaje de condensados- - -

ModeloF22KE F26KE F46KE
Caudal m³/min 2,2 2,6 4,6
Conexión de aire comprimidoG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 4,4 4,5 8,4
Tensión del drenaje de condensados- - -

ModeloF83KE F110KE F142KE
Caudal m³/min 8,3 11 14,2
Conexión de aire comprimidoG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 9,3 10,9 11,1
Tensión del drenaje de condensados- - -

ModeloF184KE F250KE F320KE
Caudal m³/min 18,4 25 32
Conexión de aire comprimidoG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 16,2 17,9 19,9
Tensión del drenaje de condensados- - -

Especificaciones técnicas KA

Versión básica

ModeloF6KA F9KA F16KA
Caudal m³/min 0,6 0,9 1,6
Conexión de aire comprimidoG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 2,3 2,3 3
Tensión del drenaje de condensados- - -

ModeloF22KA F26KA F46KA
Caudal m³/min 2,2 2,6 4,6
Conexión de aire comprimidoG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 3,2 3,2 7,2
Tensión del drenaje de condensados- - -

ModeloF83KA F110KA F142KA
Caudal m³/min 8,3 11 14,2
Conexión de aire comprimidoG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 8,3 9,7 10,1
Tensión del drenaje de condensados- - -

ModeloF184KA F250KA F320KA
Caudal m³/min 18,4 25 32
Conexión de aire comprimidoG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 15,1 16,9 19,1
Tensión del drenaje de condensados- - -

Especificaciones técnicas KD

Versión básica

ModeloF6KD F9KD F16KD
Caudal m³/min 0,6 0,9 1,6
Conexión de aire comprimidoG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 2,6 2,6 3,2
Tensión del drenaje de condensados- - -

ModeloF22KD F26KD F46KD
Caudal m³/min 2,2 2,6 4,6
Conexión de aire comprimidoG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 3,5 3,5 7,5
Tensión del drenaje de condensados- - -

ModeloF83KD F110KD F142KD
Caudal m³/min 8,3 11 14,2
Conexión de aire comprimidoG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 8,3 9,9 10,2
Tensión del drenaje de condensados- - -

ModeloF184KD F250KD F320KD
Caudal m³/min 18,4 25 32
Conexión de aire comprimidoG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 15,4 17,2 19,4
Tensión del drenaje de condensados- - -

Especificaciones técnicas KB

Versión básica

ModeloF6KB F9KB F16KB
Caudal m³/min 0,6 0,9 1,6
Conexión de aire comprimidoG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 3,6 3,6 4,2
Tensión del drenaje de condensados95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModeloF22KB F26KB F46KB
Caudal m³/min 2,2 2,6 4,6
Conexión de aire comprimidoG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 4,4 4,5 8,4
Tensión del drenaje de condensados95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModeloF83KB F110KB F142KB
Caudal m³/min 8,3 11 14,2
Conexión de aire comprimidoG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 9,3 10,9 11,1
Tensión del drenaje de condensados95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModeloF184KB F250KB F320KB
Caudal m³/min 18,4 25 32
Conexión de aire comprimidoG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Presión de servicio bar 2 - 16 2 - 16 2 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 3 - 66 3 - 66 3 - 66
Peso kg 16,1 17,8 19,8
Tensión del drenaje de condensados95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
