Secadores refrigerativos compactos KRYOSEC hasta 4,5 m³/min

Protección confiable contra la humedad en todas las etapas de funcionamiento.

Los secadores refrigerativos compactos KRYOSEC* atraen por su gran calidad industrial "Fabricados en Alemania". Ofrecen un secado confiable a temperaturas ambientales de hasta +50 °C. Las mínimas pérdidas de presión del sistema del intercambiador de calor de acero inoxidable y su estructura sin apenas mantenimiento garantizan un bajo consumo. Gracias a su estructura compacta, pueden instalarse allí donde se necesiten – bajo puentes de máquinas, en espacios de trabajo o incluso colgados de la pared (serie TAH).

  • Secado confiable del aire comprimido desde 0,35 hasta 4,5 m³/min
  • Presión de servicio hasta 16 bar
  • Opciones: Drenaje electrónico de condensado ECO-DRAIN y/o termostato electrónico para advertencia sobre el punto de rocío – ambos con contactos secos (sin potencia)

Ventajas

  • Protección confiable contra la humedad:
    Los secadores KRYOSEC enfrían el aire comprimido usando un sistema de intercambiadores de calor de placas de acero inoxidable de gran calidad. El condensado que se va formando se elimina eficazmente en todas las etapas por medio del separador integrado. El drenaje electrónico de condensado ECO-DRAIN se encarga de evacuarlo de forma confiable.
  • También para temperaturas ambientales altas:
    Los secadores KRYOSEC cumplen su cometido incluso en las condiciones más adversas. A ello contribuyen decisivamente sus intercambiadores de calor de grandes dimensiones y las grandes superficies del condensador del agente refrigerante, así como la inteligente trayectoria del aire refrigerante.
  • Calidad industrial normalizada:
    Los secadores KRYOSEC cumplen los requisitos de seguridad exigidos para máquinas (EN 60204-1). Entre otros dispositivos, cuenta con un interruptor Con/Des bajo llave y un disyuntor de red integrado. Gracias a su cuidada fabricación, su tamaño compacto y su alta confiabilidad, estos secadores son ideales para su instalación descentralizada, junto a equipos de producción y procesamiento que necesiten un aire comprimido de gran calidad.

* Esta serie de secadores refrigerativos contiene gas fluorado de efecto invernadero. El agente refrigerante de todos los modelos cambia en 2019 de R-134a (GWP 1430) a R-513A (GWP 631). Estaremos encantados de resolverle cualquier duda sobre el procedimiento de cambio.

El complemento ideal: el separador aceite-agua AQUAMAT
Sistema de tratamiento del condensado AQUAMAT

Nuestro consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor eficiencia y de acuerdo a la ley.



Detalles del producto

Componentes

Circuito de frío

  • Circuito de frío formado por un compresor de pistón
  • Grupo ventilador-condensador
  • Secador de filtro
  • Capilares
  • Tubos de aire/aire y aire/agente refrigerante del intercambiador de calor con separador de condensado integrado de acero inoxidable (soldado con cobre)
  • Regulador bypass de gas caliente

Evacuación de condensados

Drenaje de condensados controlado electrónicamente ECO-DRAIN 30

  • Drenaje electrónico de condensados ECO-DRAIN 30 con válvula esférica en la entrada de condensado, incl. aislamiento de superficies frías

Sistema eléctrico e indicadores

  • Indicador mecánico de tendencia del punto de rocío
  • Equipo eléctrico acorde a EN 60204-1: interruptor central con llave con disyuntor de red integrado

Carcasa

Secador refrigerativo compacto KRYOSEC: altura reducida, posibilidad de montaje mural.

  • Carcasa con pintura sinterizada, con capota desmontable y pies
  • Preparado para montaje en pared (solo serie TAH).

Conexiones

  • El equipo incluye cable de conexión a la red (sin toma de conexión eléctrica) protegido contra cargas de tracción
  • Cableado interno
  • Racor para la conexión a una tubería externa de condensado

Documentación

  • Incluido manual de servicio y declaración de conformidad CE (versión UE).

Opcional: Contacto libre de potencial “Advertencia punto de rocío”

  • Equipamiento adicional con termostato electrónico con salida libre de potencial
  • Montado en el interior del equipo y listo para medir
  • Señal derivable por el usuario directamente en la salida
  • Límites superior e inferior de conmutación adaptables

Opcional: Drenaje electrónico de condensados con contacto libre de potencial

  • Equipamiento opcional con drenaje electrónico de condensados ECO-DRAIN 31 con contacto libre de potencial para alarmas
  • Señal derivable directamente en el drenaje

Estructura y funcionamiento

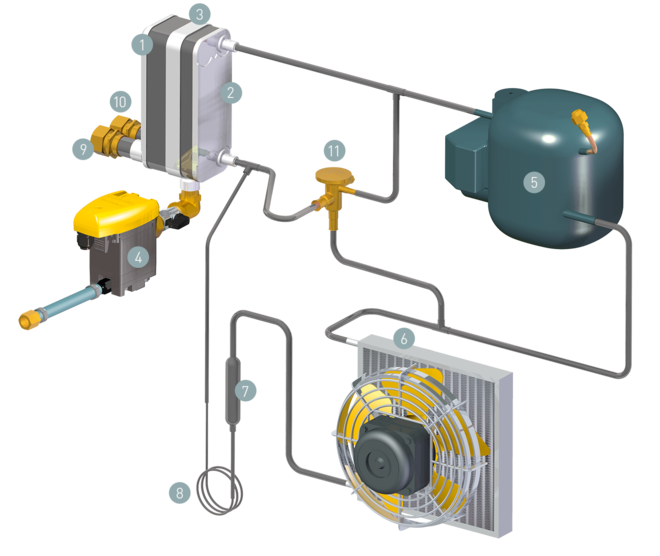

Esquema del secador refrigerativo compacto TAH y TCH
  1. Intercambiador de calor aire/aire
  2. Intercambiador de calor aire/agente refrigerante
  3. Separador de condensados
  4. Drenaje de condensado
  5. Compresor de agente refrigerante
  6. Condensador de agente refrigerativo con ventilador (enfriam. por aire)
  1. Secador de filtro
  2. Tubo capilar (evaporación y enfriamiento de agente refrigerante)
  3. Entrada de aire comprimido
  4. Salida de aire comprimido
  5. Regulador bypass de gas caliente
Especificaciones técnicas TAH

Versión básica

ModeloTAH 5 TAH 7 TAH 10
Caudal m³/min 0,35 0,6 0,8
Pérdida de presión bar 0,05 0,13 0,15
Potencia eléctrica absorbida al 100 % del caudal kW 0,2 0,2 0,28
Presión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 60 60 60
Agente refrigeranteR-513A R-513A R-513A
Peso kg 24 24 26
Dimensiones An x Pr x Al mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Conexión de aire comprimidoG ½ G ½ G ½
Conexión de drenaje de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masa agente refrigerante kg 0,14 0,19 0,21
Masa de agente refrigerante como equivalente en CO2 t 0,09 0,12 0,13
Circuito de enfriamiento hermético

Especificaciones técnicas TBH

Versión básica

ModeloTBH 14 TBH 16 TBH 23
Caudal m³/min 1,2 1,6 2,2
Pérdida de presión bar 0,22 0,24 0,23
Potencia eléctrica absorbida al 100 % del caudal kW 0,36 0,45 0,57
Presión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 60 60 60
Agente refrigeranteR-513A R-513A R-513A
Peso kg 33 38 46
Dimensiones An x Pr x Al mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Conexión de aire comprimidoG ½ G ½ G 1
Conexión de drenaje de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masa agente refrigerante kg 0,29 0,44 0,49
Masa de agente refrigerante como equivalente en CO2 t 0,18 0,28 0,31
Circuito de enfriamiento hermético

Especificaciones técnicas TCH

Versión básica

ModeloTCH 27 TCH 33 TCH 36
Caudal m³/min 2,6 3,15 3,5
Pérdida de presión bar 0,18 0,19 0,21
Potencia eléctrica absorbida al 100 % del caudal kW 0,6 0,8 1,08
Presión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 50 3 - 50 3 - 50
Temperatura de admisión °C 60 60 60
Agente refrigeranteR-513A R-513A R-513A
Peso kg 56 66 69
Dimensiones An x Pr x Al mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Conexión de aire comprimidoG 1 G 1¼ G 1¼
Conexión de drenaje de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masa agente refrigerante kg 0,62 0,74 0,95
Masa de agente refrigerante como equivalente en CO2 t 0,39 0,47 0,6
Circuito de enfriamiento hermético - - -

ModeloTCH 45
Caudal m³/min 4,5
Pérdida de presión bar 0,18
Potencia eléctrica absorbida al 100 % del caudal kW 1,33
Presión de servicio bar 3 - 16
Temperatura ambiente °C 3 - 50
Temperatura de admisión °C 60
Agente refrigeranteR-513A
Peso kg 75
Dimensiones An x Pr x Al mm 640 x 663 x 609
Conexión de aire comprimidoG 1¼
Conexión de drenaje de condensadoG ¼
Alimentación eléctrica230 V / 1 / 60 Hz
Masa agente refrigerante kg 1,03
Masa de agente refrigerante como equivalente en CO2 t 0,65
Circuito de enfriamiento hermético -
