Bloques sopladores de la serie OMEGA


Bloques resistentes para cualquier aplicación

Con nuestros bloques sopladores, la elección es suya. La serie OMEGA, con sus rotores trilobulares y bajas pulsaciones, le brinda distintos sopladores para uso estacionario o portátil. Los bloques se fabrican en centros de manufacturación CNC climatizados y se someten a pruebas exhaustivas bajo carga máxima.

  • Sopladores de lóbulo rotativo para las aplicaciones más diversas – estacionarias y portátiles, en modo de sobrepresión y modo de vacío – para el transporte de aire o de nitrógeno (OMEGA P y PN)
  • Sopladores con componentes principales de cromo-níquel para el sector de la destilación a vacío/ reciclaje de agua de procesos (OMEGA B)
  • Sopladores para vacío con enfriamiento previo a la entrada para un mejor desempeño – recomendados para el uso alternante entre presión y vacío en camiones silo y vehículos aspiradora (OMEGA PV)
  • Bombas de vacío de lóbulos para la generación de vacío medio (OMEGA WVC) en combinación con una bomba preliminar

Ventajas

  • Larga vida útil:
    Los rodamientos de rodillos cilíndricos absorben el 100 % de las fuerzas del gas que actúan sobre los rotores. La vida útil de los rodamientos instalados en los sopladores se amplía hasta las 100 000 h de servicio.
  • Gran desempeño de flujo = gran eficiencia:
    La alta precisión de fabricación garantiza distancias mínimas entre la línea de cierre de los rotores y la carcasa De esta manera se pierde menos flujo por las rendijas.
Rentabilidad gracias a los bajos costos cíclicos
Costos de ciclo de vida

Nuestra apuesta por la rentabilidad: Eficiencia energética máxima, gran disponibilidad del aire comprimido y una red mundial de ventas y asistencia que está su servicio con toda rapidez.



Detalles del producto

Sopladores de lóbulo rotativo OMEGA-P
Sopladores de lóbulo rotativo con perfil OMEGA

Campo de aplicación

Tanto en sus versiones estacionarias como portátiles, nuestros sopladores se distinguen por su gran versatilidad. Por ejemplo:

  • En plantas de tratamiento de aguas (p. ej. para ventilación de tanques de decantación)
  • Producción de aire soplado (para secar, enfriar, separar…)
  • Suministro de aire comburente
  • Para el transporte neumático de polvos y granulados
Sopladores para compresión de nitrógeno: Modelo: OMEGA PN
Soplador de lóbulo giratorio OMEGA P

Campo de aplicación
Algunos materiales granulados deben transportarse en sistemas cerrados y en una atmósfera de nitrógeno.
En estos casos deberán reducirse al mínimo las fugas de todos los componentes, incluidos los sopladores.
Los sopladores PN, creados especialmente para este campo de aplicación, pueden adquirirse con tres sellos diferentes del eje de operación, entre otros también con cierre de anillo deslizante (ver gráfico), que no presenta desgaste.

Sopladores para vacío con pre-enfriamiento Modelo OMEGA-PV
Soplador para producción de vacío OMEGA PV: vehículo de aspiración

Campo de aplicación

  • Aplicación en el campo de vacío hasta 100 mbar(abs) o 900 mbar de presión diferencial negativa
  • Capacidad de aspiración hasta 120 m³/min
Ejemplos de uso
  • Aplicaciones móviles, por ejemplo para vehículos aspiradores o camiones silo
Soplador para producción de vacío OMEGA PV: funcionamiento

Funcionamiento
Cuando el vacío (amarillo) queda encerrado entre el rotor y la carcasa, al continuar el movimiento de giro de los rotores penetrará aire atmosférico (azul) en el bloque soplador a través de los llamados canales de pre admisión.
Las corrientes provenientes del vacío y la del aire atmosférico se mezclan, y el calor proveniente de la compresión se reparte en una masa de aire mucho mayor.
De esta manera se alcanzan las mismas temperaturas finales de compresión que con los bloques sopladores normales.

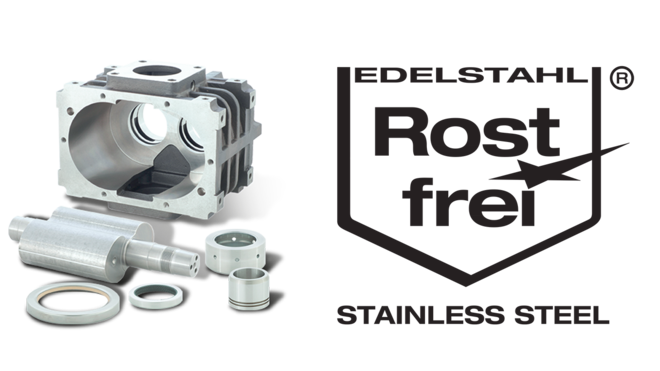

Soplador para vapor: Modelo OMEGA B
Soplador para vapor: modelo OMEGA B

Campo de aplicación

  • Especial para la compresión de vapor de agua en modo de vacío y con enfriamiento por inyección de agua.

Componentes

  • Rotores y carcasa de fundición de acero inoxidable o fundición de hierro al cromo-níquel.
  • Variedad de sellos internos especiales para aislación del eje motriz. (resistente a la corrosión y libre de desgaste).
  • Variedad de sellos especiales en los distribuidores giratorios de los ejes de accionamiento, dependiendo de las condiciones ambientales
  • Dirección del flujo vertical, de arriba hacia abajo (adaptación a las distintas condiciones de montaje)
Bomba de vacío de lóbulo rotativo: Modelo WVC
Bomba de vacío de lóbulo rotativo WVC
Campo de aplicación
  • Para aplicaciones en el campo de la producción de vacío medio
  • Capacidad nominal de admisión hasta 6800 m³/h
  • Compresión seca
  • Aplicaciones en puestos de bombeo combinadas con bombas preliminares para mejorar la capacidad de admisión y el vacío
Reducción del tiempo de bombeo por medio de convertidor de frecuencia.
El convertidor de frecuencia opcional permite realizar la conexión simultánea de la bomba de vacío de lóbulo rotativo y de la bomba preliminar a presión atmosférica.

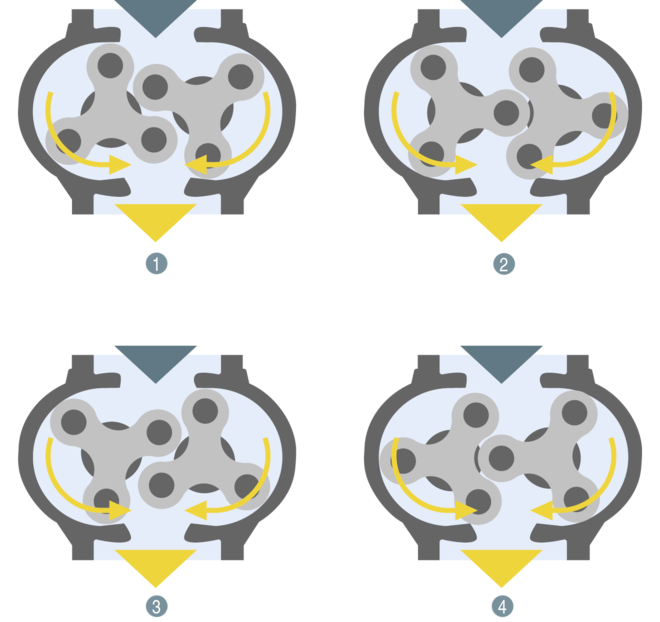

Sopladores de lóbulo rotativo OMEGA P: funcionamiento
Soplador OMEGA P: funcionamiento
  1. Aspiración
  2. Transporte del aire hacia el lado de presión
  1. Compensación de presión
  2. Expulsión

El movimiento de los rotores encierra el aire en el lado de aspiración entre los rotores y la carcasa. Al seguir girando, la punta del rotor llega al comienzo de una concavidad excéntrica de la carcasa. Este llamado "canal de pre admisión" sirve para la compensación progresiva de la presión entre el aire de aspiración atrapado en la cámara y el aire que se encuentra en la descarga. En el caso de los sopladores bilobulares, el aire entra de golpe desde el lado de presión a la cámara de presión. Esa es la razón por la cual los sopladores trilobulares producen muchas menos pulsaciones que los bilobulares. Finalmente, el aire sale por la tubería acoplada, empujando contra las resistencias que encuentra en ella.
