Compresores de pistón de gran rendimiento: Compresores Booster serie N

Su pasaje para un desempeño de alta presión

Los Boosters de la serie N recomprimen el aire de su red para subir la presión hasta 45 bar. KAESER KOMPRESSOREN ofrece un completo programa de Boosters de pistón de gran rendimiento y perfectamente adaptados a los compresores de tornillo KAESER y a los sistemas SIGMA PET AIR.

Los Boosters de la serie N existen en versiones de uno, dos o tres cilindros. Sus parámetros de rendimiento son los siguientes:

  • Presión inicial hasta 13 bar, presión final hasta 45 bar
  • Caudal: 0,27 – 20,51 m³/min

Por ejemplo, es conveniente usar Boosters en aquellas aplicaciones en las que se requiere aire de control y de procesos a mayor presión en puntos determinados, ya que resulta mucho más eficiente que subir la presión de todo el sistema para consumir el aire a alta presión en puntos localizados. Una de estas aplicaciones es la fabricación de envases PET.

Ventajas

  • Alta presión en servicio continuo:
    Detalles técnicos como la innovadora lubricación por aceite a presión o el enfriamiento intensivo de los cilindros prolongan la vida útil del equipo, reducen la necesidad de mantenimiento y permiten mantener una presión de 45 bar de forma constante.
  • Apenas consumen aceite:
    Los cilindros de gran calidad instalados son de acabado pulido y llevan una protección extra contra desgaste. Estas características minimizan el consumo de aceite durante toda la vida útil.
  • Producen aire comprimido a bajas temperaturas:
    Los post-enfriadores de aire comprimido de los Boosters de tres cilindros van equipados con ventiladores separados. De este modo, se garantizan unas temperaturas de salida mínimas. Las temperaturas pueden ser aún más bajas si el Booster va equipado con un post-enfriador enfriado por agua.

Ahorro energético
Costos de ciclo de vida

Los motores de gran calidad Premium Efficiency ofrecen un gran rendimiento y consumen poca electricidad. Sus bajas temperaturas de servicio suponen otra ventaja adicional.



Detalles del producto

Versiones:

Para demandas pequeñas

Booster N 60 G a N 153 G, enfriado por aire

Para caudales reducidos y una presión máxima de hasta 40 bar, los más adecuados son nuestros modelos "pequeños", con bloques de uno o dos cilindros, potencias de hasta 4 kW y eficiente motores de bajo consumo. La legendaria calidad Kaeser queda garantizada, ya que todas las unidades compresoras son de producción propia.

Para demandas de aire medianas y grandes

Booster N 253 G a N 502 G, enfriado por aire

Si hablamos de caudales mayores hasta 45 bar de presión máxima, habremos llegado al campo de los Boosters medianos y grandes de Kaeser. El núcleo de estos equipos es una unidad compresora de dos o tres cilindros de gran precisión y rendimiento óptimo con cilindros "High Quality“. Los motores eléctricos Premium Efficiency, de hasta 45 kW, ofrecen una gran eficiencia energética (hasta 18,5 kW: IE2, a partir de 18,5 kW: IE3).

Booster N 2001 G, enfriado por aire

Las unidades enfriadas por aire N 2001 G llevan un enfriador separado con un motor para el ventilador que limita notablemente la temperatura diferencial (ΔT) entre el aire aspirado y el de salida. Y para quedarse aún "más frescos", los modelos N 2001 G pueden equiparse con un enfriador de aire comprimido enfriado por agua. De este modo, es fácil mantener la temperatura diferencial ΔT en aprox. 5 K en cualquier circunstancia.

Ejemplo de instalación

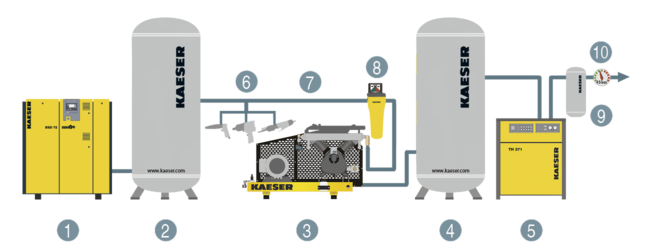

Estructura de una estación de aire comprimido con Booster de hasta 45 bar
  1. Compresor de tornillo
  2. Tanque de almacenamiento de aire comprimido
  3. Boosters
  4. Tanque de alta presión
  5. Secador refrigerativo de alta presión
  1. Herramientas neumáticas
  2. Red de baja presión hasta 13 bar
  3. Prefiltros
  4. Filtro de alta presión
  5. Red de aire comprimido de 45 bar

Sistema de aire comprimido con Booster de hasta 45 bar

Especificaciones técnicas N 60-G

Versión básica

ModeloN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
Presión inicial bar 5 7,5 10
Presión final bar 20 30 35
Caudal instalación completa a presión m³/min 0,27 0,38 0,53
Caudal inicial m³/min 0,4 0,57 0,73
Caudal por carrera m³/min 0,07 0,07 0,07
Régimen de revoluciones del bloque compresor rpm 1.150 1.150 1.150
Número de pistones 1 1 1
Potencia nominal del motor kW 2,2 2,2 2,2
Nivel de presión sonora dB(A) 74 74 74
Conexión de aire comprimido, presión inicialG ½ G ½ G ½
Conexión de aire comprimido, presión finalG ½ G ½ G ½
Dimensiones An x Pr x Al mm 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
Peso kg 70 70 70

ModeloN 60 13/35 bar
Presión inicial bar 13
Presión final bar 35
Caudal instalación completa a presión m³/min 0,75
Caudal inicial m³/min 0,93
Caudal por carrera m³/min 0,07
Régimen de revoluciones del bloque compresor rpm 1.150
Número de pistones 1
Potencia nominal del motor kW 2,2
Nivel de presión sonora dB(A) 74
Conexión de aire comprimido, presión inicialG ½
Conexión de aire comprimido, presión finalG ½
Dimensiones An x Pr x Al mm 920 x 450 x 550
Peso kg 70

Especificaciones técnicas N 153-G

Versión básica

ModeloN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
Presión inicial bar 5 5 7,5
Presión final bar 15 20 15
Caudal instalación completa a presión m³/min 0,67 0,57 1,03
Caudal inicial m³/min 0,89 0,89 1,27
Caudal por carrera m³/min 0,15 0,15 0,15
Régimen de revoluciones del bloque compresor rpm 650 650 650
Número de pistones 2 2 2
Potencia nominal del motor kW 2,2 4 2,2
Nivel de presión sonora dB(A) 74 74 74
Conexión de aire comprimido, presión inicialG ¾ G ¾ G ¾
Conexión de aire comprimido, presión finalG ½ G ½ G ½
Dimensiones An x Pr x Al mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Peso kg 255 255 255

ModeloN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
Presión inicial bar 10 10 13
Presión final bar 15 40 40
Caudal instalación completa a presión m³/min 1,4 0,89 1,33
Caudal inicial m³/min 1,64 1,64 2,08
Caudal por carrera m³/min 0,15 0,15 0,15
Régimen de revoluciones del bloque compresor rpm 650 650 650
Número de pistones 2 2 2
Potencia nominal del motor kW 2,2 4 4
Nivel de presión sonora dB(A) 74 74 74
Conexión de aire comprimido, presión inicialG ¾ G ¾ G ¾
Conexión de aire comprimido, presión finalG ½ G ½ G ½
Dimensiones An x Pr x Al mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Peso kg 255 255 255

Especificaciones técnicas N 253-G

Versión básica

ModeloN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 20 35
Caudal instalación completa a presión m³/min 0,99 1,72 1,45
Caudal inicial m³/min 1,56 2,21 2,21
Caudal por carrera m³/min 0,26 0,26 0,26
Régimen de revoluciones del bloque compresor rpm 1.135 1.135 1.135
Número de pistones 2 2 2
Potencia nominal del motor kW 7,5 7,5 11
Nivel de presión sonora dB(A) 76 76 76
Conexión de aire comprimido, presión inicialG ¾ G ¾ G ¾
Conexión de aire comprimido, presión finalG ½ G ½ G ½
Dimensiones An x Pr x Al mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Peso kg 290 290 290

ModeloN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
Presión inicial bar 10 10 13
Presión final bar 25 45 25
Caudal instalación completa a presión m³/min 2,27 1,91 3,05
Caudal inicial m³/min 2,86 2,86 3,64
Caudal por carrera m³/min 0,26 0,26 0,26
Régimen de revoluciones del bloque compresor rpm 1.135 1.135 1.135
Número de pistones 2 2 2
Potencia nominal del motor kW 7,5 11 7,5
Nivel de presión sonora dB(A) 76 76 76
Conexión de aire comprimido, presión inicialG ¾ G ¾ G ¾
Conexión de aire comprimido, presión finalG ½ G ½ G ½
Dimensiones An x Pr x Al mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Peso kg 290 290 290

ModeloN 253 13/45 bar
Presión inicial bar 13
Presión final bar 45
Caudal instalación completa a presión m³/min 2,68
Caudal inicial m³/min 3,64
Caudal por carrera m³/min 0,26
Régimen de revoluciones del bloque compresor rpm 1.135
Número de pistones 2
Potencia nominal del motor kW 11
Nivel de presión sonora dB(A) 76
Conexión de aire comprimido, presión inicialG ¾
Conexión de aire comprimido, presión finalG ½
Dimensiones An x Pr x Al mm 1.390 x 730 x 810
Peso kg 290

Especificaciones técnicas N 351-G

Versión básica

ModeloN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 1,58 2,53 2,31
Caudal inicial m³/min 2,29 3,25 3,25
Caudal por carrera m³/min 0,38 0,38 0,38
Régimen de revoluciones del bloque compresor rpm 950 950 950
Número de pistones 2 2 2
Potencia nominal del motor kW 11 11 15
Nivel de presión sonora dB(A) 77 77 77
Conexión de aire comprimido, presión inicialG ¾ G ¾ G ¾
Conexión de aire comprimido, presión finalG ¾ G ¾ G ¾
Dimensiones An x Pr x Al mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Peso kg 415 415 415

ModeloN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
Presión inicial bar 10 10 13
Presión final bar 25 45 25
Caudal instalación completa a presión m³/min 3,49 3,04 4,63
Caudal inicial m³/min 4,2 4,2 5,34
Caudal por carrera m³/min 0,38 0,38 0,38
Régimen de revoluciones del bloque compresor rpm 950 950 950
Número de pistones 2 2 2
Potencia nominal del motor kW 11 15 11
Nivel de presión sonora dB(A) 77 77 77
Conexión de aire comprimido, presión inicialG ¾ G ¾ G ¾
Conexión de aire comprimido, presión finalG ¾ G ¾ G ¾
Dimensiones An x Pr x Al mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Peso kg 415 415 415

ModeloN 351 13/45 bar
Presión inicial bar 13
Presión final bar 45
Caudal instalación completa a presión m³/min 4,18
Caudal inicial m³/min 5,34
Caudal por carrera m³/min 0,38
Régimen de revoluciones del bloque compresor rpm 950
Número de pistones 2
Potencia nominal del motor kW 15
Nivel de presión sonora dB(A) 77
Conexión de aire comprimido, presión inicialG ¾
Conexión de aire comprimido, presión finalG ¾
Dimensiones An x Pr x Al mm 1.550 x 880 x 1.020
Peso kg 415

Especificaciones técnicas N 502-G

Versión básica

ModeloN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
Presión inicial bar 5 7,5 7,5
Presión final bar 25 25 35
Caudal instalación completa a presión m³/min 2 3,19 2,87
Caudal inicial m³/min 3 4,25 4,25
Caudal por carrera m³/min 0,5 0,5 0,5
Régimen de revoluciones del bloque compresor rpm 990 990 990
Número de pistones 2 2 2
Potencia nominal del motor kW 11 11 15
Nivel de presión sonora dB(A) 77 77 77
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG ¾ G ¾ G ¾
Dimensiones An x Pr x Al mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Peso kg 460 460 460

ModeloN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
Presión inicial bar 10 10 10
Presión final bar 25 35 45
Caudal instalación completa a presión m³/min 4,38 4,06 3,74
Caudal inicial m³/min 5,5 5,5 5,5
Caudal por carrera m³/min 0,5 0,5 0,5
Régimen de revoluciones del bloque compresor rpm 990 990 990
Número de pistones 2 2 2
Potencia nominal del motor kW 11 15 18,5
Nivel de presión sonora dB(A) 77 77 77
Conexión de aire comprimido, presión inicialG 1 G 1 G 1
Conexión de aire comprimido, presión finalG ¾ G ¾ G ¾
Dimensiones An x Pr x Al mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Peso kg 460 460 460

ModeloN 502 13/35 bar N 502 13/45 bar
Presión inicial bar 13 13
Presión final bar 35 45
Caudal instalación completa a presión m³/min 5,49 5,17
Caudal inicial m³/min 6,99 6,99
Caudal por carrera m³/min 0,5 0,5
Régimen de revoluciones del bloque compresor rpm 990 990
Número de pistones 2 2
Potencia nominal del motor kW 15 18,5
Nivel de presión sonora dB(A) 77 77
Conexión de aire comprimido, presión inicialG 1 G 1
Conexión de aire comprimido, presión finalG ¾ G ¾
Dimensiones An x Pr x Al mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Peso kg 460 460

Especificaciones técnicas N 2001-G

Versión básica

ModeloN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
Presión inicial bar 5 7,5 10
Presión final bar 25 25 25
Caudal instalación completa a presión m³/min 9,13 11,43 15,51
Caudal inicial m³/min 11,37 13,26 17,16
Caudal por carrera m³/min 1,89 1,56 1,56
Régimen de revoluciones del bloque compresor rpm 910 750 750
Número de pistones 3 3 3
Potencia nominal del motor kW 37 37 37
Nivel de presión sonora dB(A) 85 85 85
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones An x Pr x Al mm 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050
Peso kg 1.190 1.190 1.190

ModeloN 2001 13/25 bar
Presión inicial bar 13
Presión final bar 25
Caudal instalación completa a presión m³/min 20,21
Caudal inicial m³/min 21,54
Caudal por carrera m³/min 1,54
Régimen de revoluciones del bloque compresor rpm 740
Número de pistones 3
Potencia nominal del motor kW 37
Nivel de presión sonora dB(A) 85
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones An x Pr x Al mm 2.790 x 1.010 x 1.050
Peso kg 1.190

Especificaciones técnicas N 2001-GW

Versión básica

ModeloN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
Presión inicial bar 5 7,5 10
Presión final bar 25 25 25
Caudal instalación completa a presión m³/min 9,13 11,43 15,51
Caudal inicial m³/min 11,37 13,26 17,16
Caudal por carrera m³/min 1,89 1,56 1,56
Régimen de revoluciones del bloque compresor rpm 910 750 750
Número de pistones 3 3 3
Potencia nominal del motor kW 37 37 37
Nivel de presión sonora dB(A) 84 84 84
Conexión de aire comprimido, presión inicialG 2 G 2 G 2
Conexión de aire comprimido, presión finalG 1½ G 1½ G 1½
Dimensiones An x Pr x Al mm 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010
Peso kg 1.030 1.030 1.030

ModeloN 2001 W 13/25 bar
Presión inicial bar 13
Presión final bar 25
Caudal instalación completa a presión m³/min 20,21
Caudal inicial m³/min 21,54
Caudal por carrera m³/min 1,54
Régimen de revoluciones del bloque compresor rpm 740
Número de pistones 3
Potencia nominal del motor kW 37
Nivel de presión sonora dB(A) 84
Conexión de aire comprimido, presión inicialG 2
Conexión de aire comprimido, presión finalG 1½
Dimensiones An x Pr x Al mm 1.980 x 1.000 x 1.010
Peso kg 1.030
