Listas para la conexión Equipos de vacío de tornillo KAESER


La solución completa para producir vacío

Nuestros equipos de tornillo para la producción de vacío están equipados con un bloque de vacío desarrollado por Kaeser con Perfil SIGMA. Estos equipos producen bajo vacíoen una etapa. Le ofrecemos tres series con las especificaciones técnicas siguientes:

  • Capacidad de admisión: 4,75 hasta 15,70 m³/min
  • Vacío final: 99 %
  • Presión: 10 mbar (abs)

Estos equipos listos para la puesta en marcha son adecuados, por ejemplo, para aspiración de polvo, máquinas de embalaje y llenado, para secado, desgasificación o filtro.

Ventajas

  • Ahorro de electricidad extraordinario:
    Los motores IE3 son obligatorios en la UE desde 2015. Estos motores y el Perfil Sigma reducen notablemente el consumo de nuestros equipos.
  • Mantenimiento reducido y sencillo:
    Las esterillas filtrantes de aire refrigerante protegen el interior del equipo de suciedad, mientras que el dispositivo de balasto de gas mejora la resistencia al vapor de agua y las bajas velocidades de giro prolongan la vida útil de todos los componentes.
    En el momento de someter el equipo a tareas de mantenimiento, éstas son mucho más fáciles gracias al amplio ángulo de apertura de las puertas y a la posibilidad de retirar el panel posterior.

¡Reducimos sus costos operativos!
Costos de ciclo de vida

La velocidad de los equipos se adapta exactamente a la unidad instalada a través de una operación por correas con dispositivo de tensionamiento automático. De esta manera, la fuerza del motor se transmite siempre con la mayor eficacia a la unidad compresora. Así se ahorra energía y se aumenta la confiabilidad del compresor.



Nuestras bombas de vacío de tornillo al detalle

Componentes

Unidad de vacío

  • Unidad compresora de tornillo para producción de vacío con Perfil SIGMA
  • Accionamiento por correas en V
  • Dispositivo de tensionamiento automático de correas
  • Entrada regulada por válvula solenoide
  • Bomba de aceite de enfriamiento (bomba de engranajes)
  • Temperatura del aire de admisión hasta +45 °C

Motor eléctrico

Motor de alta eficiencia de los equipos de vacío de tornillo

  • Premium Efficiency IE3
  • Protección IP 55 (serie ASV IP 54)
  • Clase de material aislante F
  • 400 V, 3 Ph, 50 Hz

Enfriamiento

  • Enfriadores de aire de aluminio para enfriamiento por líquido refrigerante
  • para temperaturas ambiente de hasta +40 °C.

Circuito de líquido refrigerante

  • Válvula térmica
  • Bypass del microfiltro de flujo completo con cartucho recambiable
  • Tanque combinado para el almacenamiento y la separación del aceite con válvula de seguridad
  • Cartucho separador de varias etapas
  • Visor del líquido refrigerante, grifo de salida y manguera de fluido
  • Enchufes rápidos para medir la presión diferencial
  • Cartucho separador

Cabina eléctrica

  • IP 54
  • Tensión de control = 230 V
  • Motor de accionamiento - arranque directo
  • Disparador de sobreintensidad (protector del motor)

Estructura y revestimiento

Serie ASV: Vista del interior de la carcasa compacta

  • Carcasa compacta sobre un bastidor con elementos anti vibratorios
  • Superficies revestidas de pintura sinterizada
  • Amortiguamiento del sonido con lana mineral
  • Puertas de mantenimiento arriba y en el lateral
  • Filtro recambiable para aire refrigerante
  • Unidad de vacío y motor aislados anti vibratorio
  • Paso de tubos elástico
  • Rejilla protectora para correas y ventilador
  • Filtro de vacío para el tubo de admisión con aviso de grado de suciedad
  • Válvula de admisión con control continuo y controlador de carga parcial
  • Control dual carga-vacío posible
  • Dispositivo de balasto de gas para una mejor resistencia al vapor de agua.

SIGMA CONTROL 2

Controlador para compresores SIGMA CONTROL 2

  • LEDs en los colores de un semáforo informan sobre el estado de servicio
  • Pantalla con texto sencillo
  • 30 idiomas a elegir
  • Teclas de membrana con pictogramas
  • Monitoreo y control totalmente automático
  • Modos de control Dual, Quadro, Vario y control continuo a elegir de serie
  • Interfaces: Ethernet
  • Módulos de comunicación adicionales y opcionales para: Profibus DP, Modbus, Profinet y Devicenet
  • Ranura para tarjetas SD para registro de datos y actualizaciones.
  • Lector RFID
  • Servidor de red

Estructura

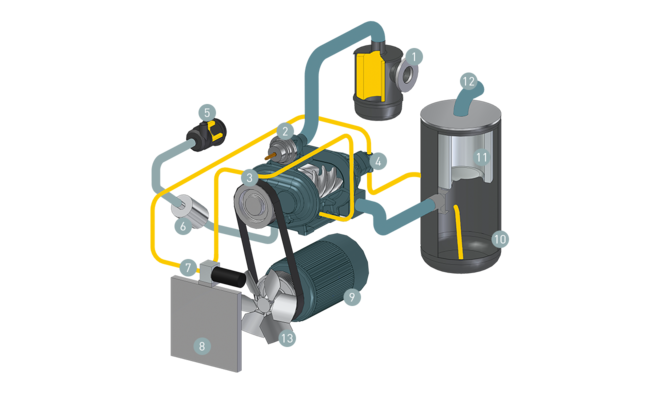

Esquema de un equipo de vacío de tornillo
  1. Filtro de admisión
  2. Válvula de admisión (regulador de vacío)
  3. Unidad compresora
  4. Bomba de aceite de enfriamiento (bomba de engranajes)
  5. Filtro de aire del balasto de gas
  6. Silenciador del balasto de gas
  7. Válvula térmica con filtro de aceite
  1. Enfriador de aceite
  2. Motor de accionamiento
  3. Tanque separador de aceite
  4. Cartucho separador de aceite
  5. Salida de aire
  6. Ventiladores
Especificaciones técnicas

Encontrará las especificaciones técnicas en este catálogo:
