Drenajes electrónicos de condensado ECO-DRAIN


Se acabaron las pérdidas de presión

Los drenajes de condensado evacuan de la red de aire comprimido la humedad que se forma en los separadores centrífugos, los secadores refrigerativos y los filtros. Son imprescindibles para un tratamiento eficaz del aire comprimido y para garantizar un suministro de aire comprimido sin averías.

Los drenajes electrónicos de condensado ECO-DRAIN de Kaeser son muy eficientes y confiables – gracias a su control según el nivel, sus válvulas resistentes a la suciedad y la posibilidad de conectar un contacto de alarma (a partir del modelo 31).

Existen drenajes de condensado ECO-DRAIN para caudales de hasta 1700 m³/min. Kaeser le ofrece también variantes para casos especiales, como aplicaciones con condensado agresivo, presiones de servicio hasta 63 bar, producción de vacío o zonas con peligro de congelación.

Ventajas

  • Sin pérdidas de presión:
    Cuando el sensor por nivel del ECO-DRAIN registra que se ha alcanzado el nivel de llenado máximo, su sistema electrónico inteligente abre la membrana de la válvula el tiempo imprescindible y vuelve a cerrarla. De esta manera solo se drena condensado, y no aire comprimido. Así se ahorra energía
  • Drenaje confiable – también con partículas:
    El sensor por nivel que registra el nivel de llenado no cuenta con componentes mecánicos que puedan averiarse. Los conductos piloto que llevan a las válvulas siempre están limpios. El uso de una válvula de membrana servoasistida permite una amplia sección de apertura. El drenaje también trabaja perfectamente bajo condiciones altamente contaminantes, aun cuando se llene únicamente con aceite.
  • Mantenimiento sencillo – sin técnicos especializados:
    La Service-Unit de los modelos 30, 31 y 32 incluye todos los componentes de mantenimiento. Esta unidad se coloca de manera segura haciendo "clic" sobre la unidad de control. De este modo, se descartan posibles fallos en la colocación de las juntas. El buen funcionamiento de las Service-Units se comprueba al 100% en fábrica, su intervalo de cambio es muy largo y puede sustituirse sin la intervención de un técnico especializado.

El complemento ideal: el separador aceite-agua AQUAMAT
Sistema de tratamiento del condensado AQUAMAT

Nuestro consejo: Trate el condensado con un separador aceite-agua AQUAMAT antes de evacuarlo por el alcantarillado, con la mayor eficiencia y de acuerdo a la ley.



Detalles del producto

Estructura

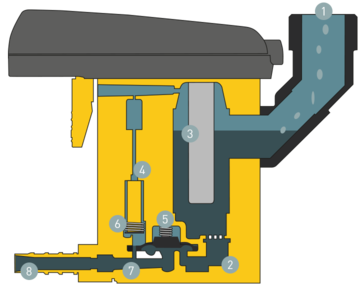

Drenaje de condensados ECO-DRAIN: estructura
  1. Conducto de alimentación
  2. Depósito colector
  3. Sensor por nivel
  4. Válvula solenoide
  5. Membrana de la válvula
  6. Conducto piloto
  7. Válvulas de asiento tipo mariposa o globo
  8. Conducto de salida
Integración en la estación de aire comprimido

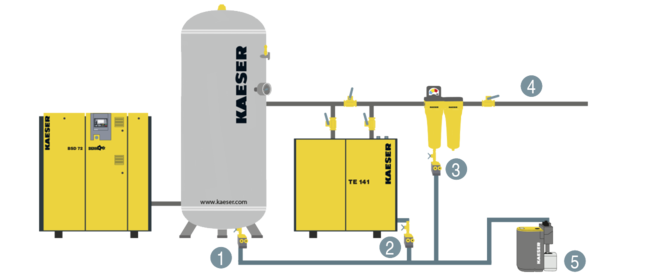

Drenaje de condensado ECO-DRAIN Integración en la estación de aire comprimido
  1. ECO DRAIN
  2. ECO DRAIN
  3. ECO DRAIN
  1. Red de aire comprimido
  2. AQUAMAT

La evacuación segura de los condensados debe quedar garantizada en todos los puntos de acumulación de su sistema de aire comprimido. La mejor forma de obtenerlo es utilizar drenajes electrónicos de condensado regulados electrónicamente.

Especificaciones técnicas

Encontrará las especificaciones técnicas en este catálogo:
