Secadores refrigerativos de bajo consumo SECOTEC desde 10,5 hasta 34 m³/min

Secadores refrigerativos compactos gracias al calor latente

Los SECOTEC – aquí las series TE y TF (*) – son los secadores refrigerativos de KAESER conocidos por su gran calidad industrial, la estabilidad de sus puntos de rocío, su gran confiabilidad y por sus bajos costos.

El innovador sistema de intercambiador con acumulador de calor latente SECOPACK LS y el controlador SIGMA CONTROL SMART colocan a la nueva generación de estos secadores en la cima de la eficiencia energética, el ahorro de espacio y la facilidad de manejo.

  • Su vida útil se alarga gracias a las tuberías de aire comprimido resistentes a la corrosión y al intercambiador de calor de aluminio (condensador y SECOPACK LS)
  • Con módulo de comunicación Modbus TCP opcional para conectarse a la SIGMA NETWORK

Ventajas

  • Ahorro de energía:
    Los secadores refrigerativos de la serie TE y TF consumen menos de 97 W de electricidad por cada m³/min de aire comprimido (ISO 7183 A1). En servicio en carga parcial es posible acumular el frío sobrante en el acumulador térmico y usarlo después para secar el aire sin consumir electricidad gracias al control de ahorro energético. El sistema de intercambiador de calor SECOPACK LS reacciona con rapidez y garantiza puntos de rocío estables en todo momento.
  • Manejo intuitivo:
    El controlador electrónico SIGMA CONTROL SMART es fácil de manejar e intuitivo. Su memoria de avisos, los contadores de horas de servicio individuales para cada componente y los contadores de mantenimiento permiten llevar a cabo un control y análisis más eficientes de los datos de servicio. Los contactos secos (sin potencia) y el módulo de comunicación Modbus TCP opcional sirven para conectar el controlador con facilidad a controladores maestros, como el SIGMA AIR MANAGER 4.0.
  • Óptimos y compactos:
    El acumulador del innovador sistema SECOPACK LS con intercambiador de calor está lleno de un material de cambio en estado. Su capacidad de almacenamiento es notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los intercambiadores convencionales. De esta forma se consigue una gran estabilidad del punto de rocío ocupando mucho menos espacio gracias a la mayor capacidad de almacenamiento. La optimización de la trayectoria del flujo reduce las pérdidas de presión y contribuye a lograr una mayor eficiencia energética de los secadores SECOTEC.

* Esta serie de secadores refrigerativos contiene gas fluorado de efecto invernadero. El agente refrigerante de todos los modelos cambia en 2019 de R-134a (GWP 1430) a R-513A (GWP 631). Estaremos encantados de resolverle cualquier duda sobre el procedimiento de cambio.



Detalles del producto

Reducción de los costos cíclicos

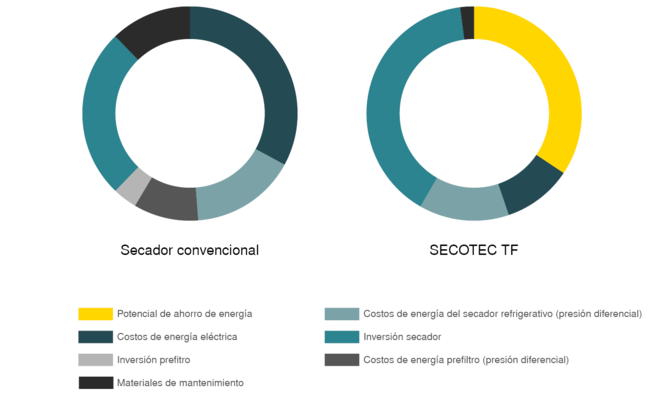

Gestión del costo de ciclo de vida KAESER

La nueva generación de secadores de la serie SECOTEC consume menos de 97 W por m³/min de aire comprimido secado (ISO 7183 A1). Este bajo consumo es posible independientemente de la carga que soporte el secador, gracias al control por parada diferida y a la alta capacidad de acumulación.

El frío sobrante no se desperdicia, como pasa en otros sistemas del mercado, sino que se utiliza para enfriar un acumulador térmico. Una vez enfriado, el acumulador suministra frío para el secado del aire comprimido. De este modo no se consume electricidad.

Además, la estructura exige muy poco mantenimiento y garantiza un servicio rápido y sencillo.


¿Desea saber más sobre cómo reducir los costos cíclicos con Kaeser?

SECOTEC – Ahorro de energía en cualquier lugar

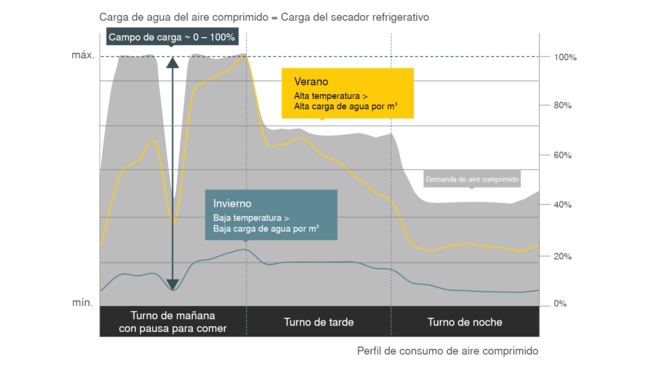

La carga que soporta un secador refrigerativo no depende solamente del caudal (superficie gris), sino más bien del agua que contenga el aire comprimido entrante. La humedad aumenta con la temperatura. Esa es la razón por la cual los secadores refrigerativos operan con cargas mayores cuando la temperatura ambiental es más alta (curva en amarillo), por ejemplo en verano.

Con las temperaturas invernales (curva en azul) baja también la carga del secador refrigerativo. Los secadores refrigerativos siempre deben ser diseñados para proporcionar un rendimiento suficiente durante horas de máxima carga, y también deben tener una capacidad adicional de reserva, para que sean capaces de responder ante las fluctuaciones térmicas y ofrecer puntos de rocío estables.

Los secadores operan siempre en un campo de carga del 0 al 100 %, igual que sucede con el caudal y la temperatura. El ajuste del consumo energético a las necesidades en todo el campo de carga que se consigue gracias al control SECOTEC permite obtener un gran ahorro.

El efecto del ahorro de corriente
Ahorro de energía máximo gracias al regulador acumulador

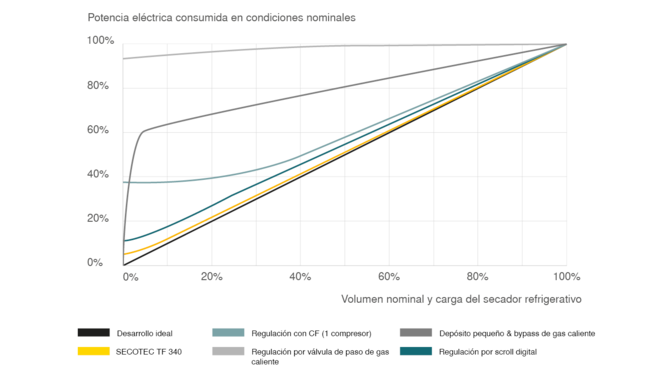

Ahorro de energía máximo gracias al regulador acumulador con secadores refrigerativos SECOTEC

La carga de los secadores refrigerativos varía continuamente entre el 0 y el 100 %. A diferencia de como sucede con las regulaciones convencionales de carga parcial, la regulación por acumulación SECOTEC ajusta el consumo de electricidad con exactitud a todas las etapas de carga.

Gracias a ello, los secadores SECOTEC ahorran casi un 60 % en costos de electricidad con una carga media del 40 % en comparación con secadores con regulación por bypass de gas caliente.

El acumulador de frío de los secadores SECOTEC permanece frío todo el tiempo, cosa que no sucede en los procedimientos convencionales. Esto les permite secar eficazmente el aire comprimido también durante las etapas de arranque. El excelente aislamiento del acumulador hace que el consumo energético sea mínimo. Además, el secado del aire comprimido con secadores SECOTEC no es solo eficiente, sino que además produce poco desgaste en los equipos gracias a su gran capacidad de acumulación

Secado óptimo libre de desgaste
El mejor secado gracias al funcionamiento óptimo de los secadores refrigerativos SECOTEC

Los secadores SECOTEC consiguen puntos de rocío muy estables en todas las etapas de carga. El aire comprimido secado puede enfriarse hasta +3 °C (= punto de rocío alcanzable) sin que se condense la humedad que contiene. La red de aire comprimido y los consumidores están bien protegidos, incluso a temperaturas ambientales altas.

Los secadores refrigerativos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de frío y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el rendimiento refrigerativo exigido de un modo más o menos constante. Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de frío vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las fluctuaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40 %, sin necesidad de condensación.

Los secadores refrigerativos SECOTEC operan con poco desgaste de los materiales gracias a la gran capacidad de su acumulador de frío. Una vez que el acumulador está cargado, el compresor de frío y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.

Componentes

Circuito de frío

Circuito de frío formado por:

  • Un compresor scroll
  • Condensador de microcanales de aluminio con ventilador
  • Presostato de seguridad
  • Acumulador de frío
  • Secador de filtro
  • Válvula de expansión termostática
  • Sistema de intercambiadores de calor de aluminio SECOPACK LS
  • Transductores de temperatura y presión

SECOPACK LS

  • Intercambiadores de calor de aire/aire y aire/agente refrigerante diseñados en forma de bloque de aluminio
  • Espacio de almacenamiento integrado con medio de cambio de etapa
  • Separador de condensados
  • Aislamiento térmico

SIGMA CONTROL SMART

SIGMA CONTROL SMART: controlador electrónico con pantalla a color

  • Controlador electrónico con pantalla a color
  • Guía clara por medio de menús, comprensible independientemente del idioma
  • Aviso de tendencia del punto de rocío
  • Esquema T&I con visualización de datos de servicio y avisos actuales
  • Memoria de eventos
  • Contador de las horas de servicio
  • Contador de mantenimiento

Contactos secos (sin potencia)

  • Mensajes de servicio “Avería” y “Compresor de frío en marcha”
  • Mensajes de advertencia “Mantenimiento/advertencia” y “Punto de rocío alto”
  • Contador de las horas de servicio
  • Contador de mantenimiento

Evacuación de condensados

  • Drenaje electrónico de condensados ECO DRAIN 31 Vario con válvula esférica en la entrada de condensado, incl. aislamiento de superficies frías

Carcasa

  • Carcasa con pintura sinterizada
  • Panel desmontable para una conexión eléctrica más sencilla
  • Limpieza eficaz del condensador
  • Panel lateral desmontable como acceso central al interior del equipo
  • Puntos de apoyo del equipo

Conexiones

  • Tuberías de aire comprimido resistentes a la corrosión
  • Racor para la conexión a una tubería externa de condensado
  • Paso de cables para conexión a la red en la parte posterior (ventanas en el panel del techo para una alternativa de conexión)

Sistema eléctrico

  • Componentes eléctricos y control acorde a EN 60204-1 “Seguridad de máquinas”.
  • Tipo de protección de la cabina eléctrica IP 54.

Opciones y accesorios

  • Secadores refrigerativos para temperaturas ambientales hasta 50 °C
  • Secadores refrigerativos enfriados por agua (serie TF)
  • Conexiones aire comprimido izquierda (serie TF)
  • Kit de tubos de repuesto para TF 173, 203, 251 (premontados de fábrica) (serie TF)
  • Patas del equipo atornillables
  • Transformador integrado para tensión primaria 200 V – 440 V
  • Transformador integrado para tensión primaria 500 V / 3 Ph / 50 Hz y 575 V / 3 Ph / 60 Hz
  • Versión sin silicona (norma VW 3.10.7)
  • Módulo de comunicación Modbus TCP

SECOTEC – Listos para la Industrie 4.0
Representación de un aviso en el diagrama de flujo en el SIGMA AIR MANAGER 4.0

El módulo de comunicación Modbus TCP opcional permite conectar los secadores refrigerativos SECOTEC a la SIGMA NETWORK. Todos los parámetros de servicio y los avisos del sistema están disponibles en tiempo real.

De ese modo es posible realizar una monitorización completa de toda la estación de compresores y se crea la base para el mantenimiento preventivo.
El resultado: Óptima disponibilidad y costos mínimos.

Además, el SIGMA AIR MANAGER 4.0 permite tener a la vista todos los parámetros de servicio del secador refrigerativo. Los avisos y alarmas se representan en el diagrama de flujo de la estación por medio de un código de colores. Basta hacer clic sobre el símbolo del secador para visualizar todos los parámetros de servicio importantes y todos los avisos en texto claro.

SECOPACK LS: la base de la eficiencia
Corte de un intercambiador de calor SECOPACK
  1. Entrada de aire comprimido
  2. Salida de condensado
  3. Entrada de agente refrigerante (frío)
  4. Salida de agente refrigerante (caliente)
  5. Transporte de calor
  6. Salida de aire comprimido

Los secadores SECOTEC de las series TE y TF están equipados con el innovador sistema SECOPACK LS con intercambiador de calor. Su acumulador de calor latente está lleno de un material de cambio de etapa. El aire comprimido calienta el material hasta que se fluidifica (descarga del acumulador). Al hacerlo, absorbe calor latente. Se trata de una cantidad de calor mayor de la que podría absorber por su capacidad térmica específica normal (sin el cambio de etapa). El acumulador de calor latente de los secadores SECOTEC TE y TF dispone de una capacidad de acumulación notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los intercambiadores convencionales.

El resultado es una gran capacidad de acumulación que permite lograr puntos de rocío estables y un funcionamiento con poco desgaste de los materiales, todo ello ocupando un espacio mínimo.

Control innovador con acumulador Plus y cambio de etapa

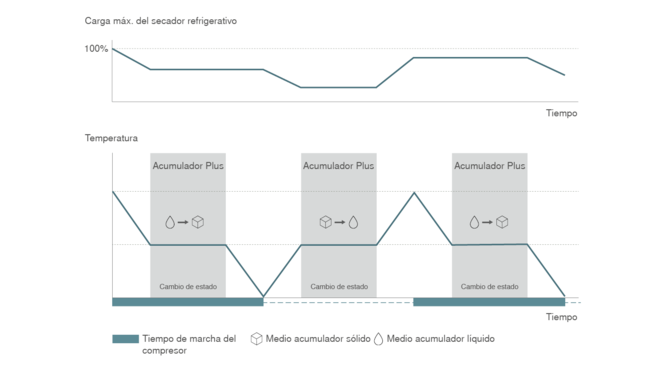

SECOTEC: regulación innovadora con acumulador Plus y cambio de etapa
  1. El compresor suministra agente refrigerante frío para el secado del aire comprimido y para enfriar el acumulador.
  2. La masa térmica se solidifica a temperatura constante y deriva así una mayor cantidad de calor a través del agente refrigerante.
  3. El agente refrigerante enfría el intercambiador hasta el punto de desconexión
  4. El compresor se desconecta.
  1. La masa térmica aporta frío para el secado del aire comprimido al tiempo que se calienta.
  2. La masa térmica se fluidifica a temperatura constante y absorbe una mayor cantidad de calor del aire comprimido húmedo.
  3. La masa térmica se calienta hasta el punto de conexión del compresor.
Estructura y funcionamiento

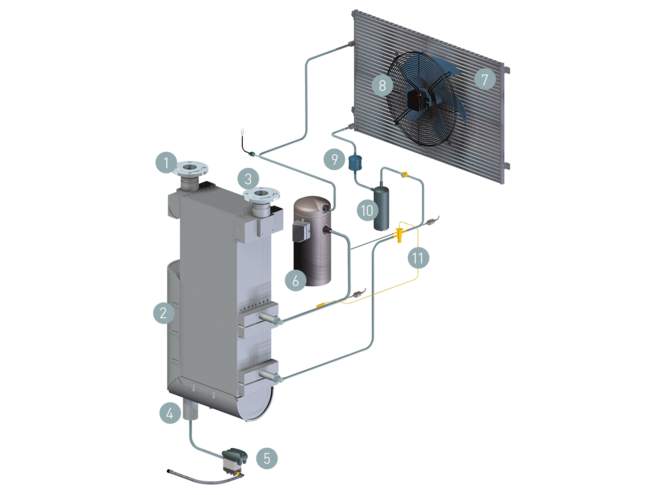

Estructura del secador refrigerativo de alto rendimiento energético SECOTEC TF
  1. Entrada de aire comprimido
  2. Sistema de intercambiadores de calor SECOPACK LS
  3. Salida de aire comprimido
  4. Salida de condensado
  5. Drenaje de condensados ECO-DRAIN
  6. Compresor de agente refrigerante
  1. Condensador de microcanales
  2. Ventiladores
  3. Secador de filtro
  4. Acumulador de agente refrigerante
  5. Válvula de expansión
Especificaciones técnicas TE

Versión básica

ModeloTE 102 TE 122 TE 142
Caudal m³/min 10,5 11,6 13,3
Pérdida de presión bar 0,1 0,12 0,11
Potencia eléctrica absorbida al 50 % del caudal kW 0,82 0,87 1,09
Potencia eléctrica absorbida al 100 % del caudal kW 1,79 1,9 2,18
Presión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 45 3 - 45 3 - 45
Temperatura de admisión °C 3 - 60 3 - 60 3 - 60
Peso kg 263 264 283
Dimensiones An x Pr x Al mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Conexión de aire comprimidoG 2 G 2 G 2
Conexión de drenaje de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agente refrigeranteR-513A R-513A R-513A
Masa de agente refrigerante como equivalente en CO2 t 0,95 0,98 1,01
Potencial de efecto invernadero631 631 631
Masa agente refrigerante kg 1,5 1,55 1,6

Especificaciones técnicas TF

Versión básica

ModeloTF 174 TF 230 TF 280
Caudal m³/min 14,7 19 25,2
Pérdida de presión bar 0,1 0,11 0,15
Potencia eléctrica absorbida al 50 % del caudal kW 1,23 1,66 2,04
Potencia eléctrica absorbida al 100 % del caudal kW 2,29 3,21 3,89
Presión de servicio bar 3 - 16 3 - 16 3 - 16
Temperatura ambiente °C 3 - 45 3 - 45 3 - 45
Temperatura de admisión °C 3 - 60 3 - 60 3 - 60
Peso kg 404 422 448
Dimensiones An x Pr x Al mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Conexión de aire comprimidoDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Conexión de drenaje de condensadoG ¼ G ¼ G ¼
Alimentación eléctrica380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Agente refrigeranteR-134a R-134a R-134a
Masa de agente refrigerante como equivalente en CO2 t 3,15 2,86 3,72
Potencial de efecto invernadero1.430 1.430 1.430
Masa agente refrigerante kg 2,2 2 2,6

ModeloTF 340
Caudal m³/min 30
Pérdida de presión bar 0,13
Potencia eléctrica absorbida al 50 % del caudal kW 2,26
Potencia eléctrica absorbida al 100 % del caudal kW 4,44
Presión de servicio bar 3 - 16
Temperatura ambiente °C 3 - 45
Temperatura de admisión °C 3 - 60
Peso kg 478
Dimensiones An x Pr x Al mm 835 x 1.230 x 2.000
Conexión de aire comprimidoDN80 PN16 DIN
Conexión de drenaje de condensadoG ¼
Alimentación eléctrica380 V / 3 / 60 Hz
Agente refrigeranteR-134a
Masa de agente refrigerante como equivalente en CO2 t 3,72
Potencial de efecto invernadero1.430
Masa agente refrigerante kg 2,6
