Secadores de membrana


Innovadores y compactos para una mayor eficiencia y confiabilidad

El módulo de membranas KAESER (KMM) se distingue por el concepto “Flow”, pensado específicamente para conseguir un secado eficaz a largo plazo, por su larga vida útil y por sus membranas de fibras huecas, dispuestas en el eficaz arrollamiento Helix .

Los secadores KMM le permiten obtener puntos de rocío por debajo de cero ocupando un espacio mínimo. Sus mayores ventajas son poder operar sin fuente de energía o como secador final en zonas con peligro de congelación.

  • Caudal desde 0,04 hasta 3,97 m³/min
  • PRP desde +10 °C hasta −40 °C (descenso relativo con respecto a entrada de hasta 90 °C)
  • Versiones opcionales con válvula de corte de aire de barrido para ahorrar energía

Ventajas

  • Diseño estructura de las membranas:
    La estructura Helix de las fibras extrafinas de las membranas Kaeser permite ofrecer una mayor superficie de separación en un espacio mínimo. El direccionamiento de las moléculas de agua hacia el interior de las membranas hace que los poros exteriores estén siempre receptivos a la humedad (concepto "Flow").
  • Seguridad operativa máxima:
    Todos los componentes funcionales de los secadores KMM se encuentran instalados en el interior de una resistente carcasa. Los microfiltros Kaeser protegen las membranas de los daños que podrían causarles partículas, aerosoles y aceite.
  • Mayor eficiencia:
    La tobera de aire de barrido con su sección de apertura definida minimiza las pérdidas de aire. En las etapas de parada, la válvula de cierre de aire de barrido (opcional) mejora notablemente la eficiencia del secador.

El complemento ideal: Sistemas de mantenimiento de la presión DHS
Sistema de mantenimiento de la presión de Kaeser Kompressoren.

Mantener la homogeneidad del caudal de aire y evitar las fluctuaciones es vital en su sistema de aire comprimido, sobre todo cuando los compresores se reconectan.



Detalles del producto

Un diseño de membranas inteligente

Finísimas fibras de membranas

Secador de membranas KMM: las fibras de membranas más finas

Las fibras del módulo de membranas Kaeser son mucho más finas y numerosas que en los secadores de membrana convencionales. Por lo tanto, la superficie que ofrecen es mucho mayor. Esta es la razón por la cual su rendimiento de secado es mejor que el de modelos convencionales. Además, las fibras de las membranas se distinguen por su alta resistencia mecánica.

El concepto "Flow"

Secador de membranas KMM: concepto "Flow"

Las fibras huecas de las membranas están confeccionadas de una capa de soporte, altamente porosa, y otra externa de separación que es permeable al agua. Cuando el aire húmedo las rodea y pasa por la capa separadora, el agua que contiene se vaporiza debido a la gran diferencia de presión parcial entre el aire a secar y el aire de barrido. De esta manera, los poros de la capa de soporte conservan su permeabilidad.

Secado eficaz

Secador de membranas KMM: secado eficiente

La estructura Helix en forma de espiral de las fibras de las membranas que rodean el canal interno del secador permite reducir la longitud de la unidad ofreciendo el mismo rendimiento de secado. De esta manera queda disponible una mayor superficie activa de membrana por unidad de espacio. Además, la estructura Helix favorece la distribución uniforme de la corriente de aire alrededor de las fibras y facilita el transporte del agua.

Variantes y opciones

KMM con válvula de corte de aire de barrido para un mayor ahorro de energía

  • Módulo de membranas KMM con concepto "Flow" y arrollamiento Helix
  • Válvula piloto solenoide: 230 V, 50 Hz, 240 V, 60 Hz, abierta sin corriente
  • Ajustada y premontada, lista para la puesta en marcha
  • Con silenciador de salida

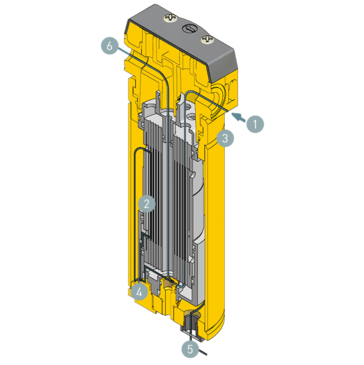

Funcionamiento del módulo del secador de membranas
Funcionamiento del módulo del secador de membranas
  1. Entrada de aire comprimido
  2. Módulo de membranas
  3. Carcasa exterior
  4. Tobera de aire de barrido
  5. Salida de aire de barrido
  6. Salida de aire comprimido

El aire comprimido húmedo penetra en la carcasa. En el módulo de membranas, toca las fibras de las membranas. Una pequeña parte del aire comprimido seco se desvía para utilizarse como aire de barrido y pasa por el interior de las membranas de fibras huecas en trayectoria descendente al tiempo que se despresuriza hasta presión atmosférica. Esa despresurización tiene como consecuencia un aumento de volumen, que hace subir también la capacidad del aire para absorber la humedad. La diferencia de contenido de humedad de las dos corrientes contrarias, la de aire de barrido y la de aire comprimido a secar, unida al hecho de que las membranas sólo sean permeables al vapor de agua, hace que las moléculas de agua sean lo único que se difunde a través de las fibras de las membranas. El secador cuenta con salidas separadas para el aire comprimido seco y para el aire de barrido.

Especificaciones técnicas

Encontrará las especificaciones técnicas en este catálogo:
